絕緣子金屬附件熱鍍鋅層技術規范

熱鍍鋅層也稱熱浸鍍鋅層，是指鋼鐵構件浸入熔融的鋅液中獲得的金屬覆蓋層。



一、熱鍍鋅層的形成過程



系指鐵基體與最外面的純鋅層之間形成鐵-鋅合金的過程，鋼制件表面在熱浸鍍時形成鐵-鋅合金層，才使得鐵與純鋅層之間很好結合。其過程可簡單地敘述為：當鐵工件浸入熔融的鋅液時，首先在界面上形成鋅與α鐵（體心）固溶體。這是基體金屬鐵在固體狀態下溶有鋅原子所形成一種晶體，兩種金屬原子之間是融合，原子之間引力比較小。



因此，當鋅在固溶體中達到飽和后，鋅鐵兩種元素原子相互擴散，擴散到（或叫滲入）鐵基體中的鋅原子在基體晶格中遷移，逐漸與鐵形成合金。而擴散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉入熱鍍鋅鍋底，即為鋅渣。鋼制件件從浸鋅液中移出時表面形成純鋅層，為六方晶體，其含鐵量不大于0.003％。



二、鋅層的作用



1.隔離層保護

隔離保護層的兩個重要性能是其對金屬的附著力和自身的耐磨性。在這方面，熱鍍鋅層提供了堅硬的、由金屬鍵結合作用的隔離層，它可以完全覆蓋鋼鐵表面，將鋼鐵與腐蝕的環境隔離開。



2.腐蝕產物層的保護

熱鍍鋅層表面腐蝕后形成的腐蝕產物會(huì )產生體積膨脹，堵塞因鍍層的選擇性溶解而出現的不連續間隙，從而阻礙鍍層的進一步腐蝕，使鍍鋅層在環境腐蝕介質中的腐蝕速度降低。



3.電化學保護

對于意外破壞而暴露出的任何小區域，如碰傷或刮痕等，由于鋅的電位比鐵更負，熱鍍鋅層作為犧牲性的陽極被優先腐蝕，對鋼鐵提供陰極保護。



三、鋅層外觀質量



1.鋅層應連續、均勻、光滑；

2.鋅層應牢固地附著在附件上，在有要求時應進行鋅層結合強度試驗；

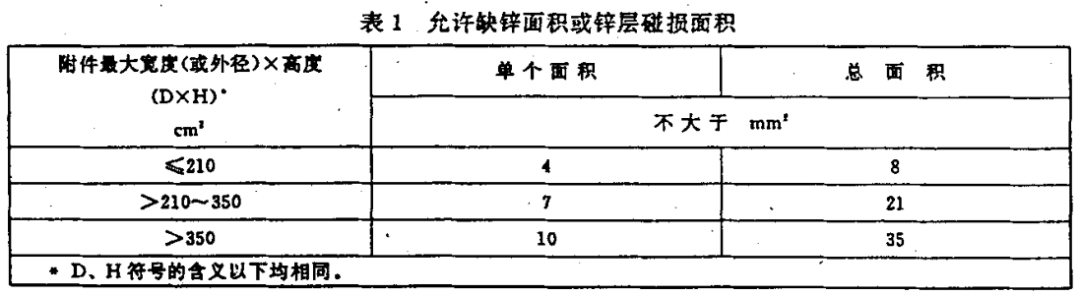

3.附件與膠合劑接觸的內表面，其外觀質量由相應的附件標準規定。線路絕緣子用附件其外露表面不允許缺鋅。其他絕緣子附件，其外表面缺鋅面積和對所有附件的鋅層碰損面積均應符合表１規定；各種凸起的缺陷（如：鋅堆、鋅渣、溶疤和毛刺等）不應影響附件的裝配和安裝連接互換。各種凸起的缺陷高度不應大于1mm。

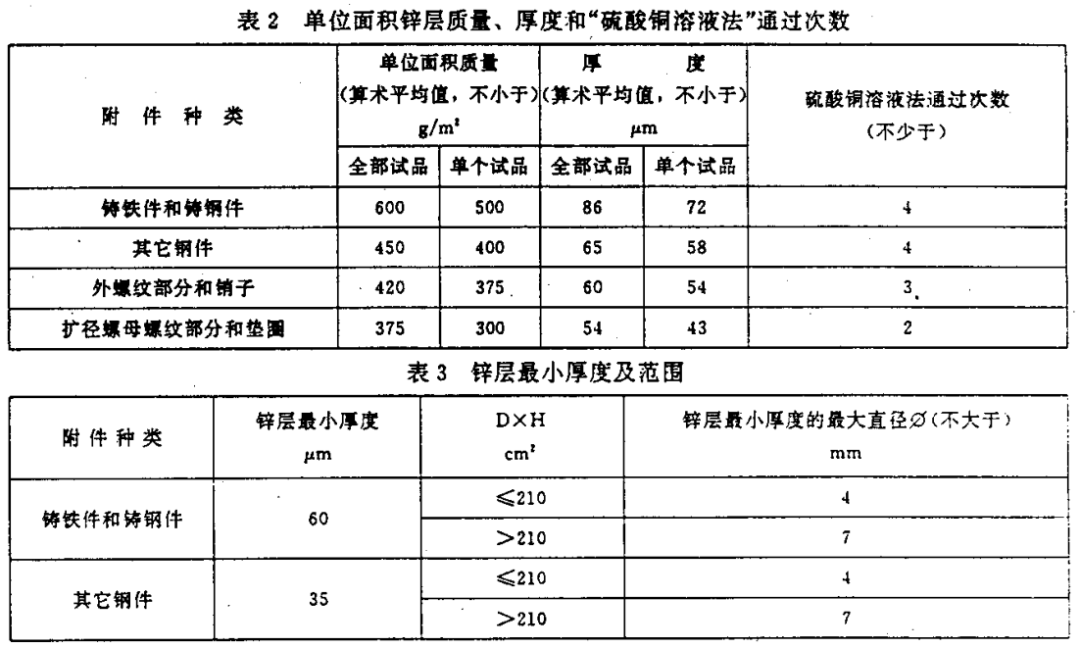

4.單位面積上的鋅層質量和相應的鋅層厚度以及“硫酸銅溶液法”通過次數，應符合表2規定。鋅層最小厚度及其允許范圍，應符合表3規定。



四、試驗方法



1.用磁力測層儀測定鋅層的平均厚度（簡稱磁力法）



試品處理與要求

試品應從經外觀和尺寸檢查合格后的同一批（以同一工藝方法加工的同一型號的產品分批）中隨機抽取。試驗前應將試品鋅層表面的油污、臟物等清除干凈。試品不應有剩磁存在（例如:經磁力法探傷的附件），如有剩磁，必須進行去磁。



試驗設備

推薦采用DHC-Ｉ型測層儀（磁阻式）或其它等效的測量?jì)x測量，其探頭直徑應不大于2mm。



試驗方法

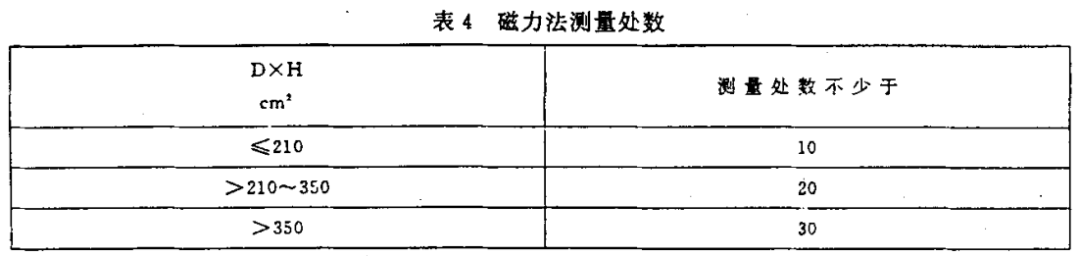

試驗時，應嚴格按照測量?jì)x制造廠提供的規程或儀器使用說明書進行測量。測量點應隨機均布于整個試品的鋅層表面，但試品的邊緣和棱角部位除外，其測量處數按表4規定：

試驗結果判斷

單個試品的鋅層厚度實測算術平均值，以及全部試品的實測平均值達到規定值要求，則通過本試驗。如二項均不合格，則應加倍數量進行重復試驗，二項均應合格，則通過本試驗。

如全部試品的實測平均值合格，而有一只或一只以上的單個試品的實測平均值不合格，則應按本條抽取相同試品進行重復試驗。經重復試驗后，二項實測平均值應合格，則通過本試驗。如果單個試品的平均值合格，而全部試品平值不合格，則應按“稱量法"進行一次仲裁試驗。如最小鋅層厚度不合格，則應抽取相同試品數進行重復試驗。如合格，則通過本試驗。



2.用去膜試驗測定單位面積鋅層質量（簡稱稱量法）



試品處理與要求

試品應從已經外觀和尺寸檢查合格的同一批產品中隨機抽取(一般推薦為三只)。試驗前應將試品表面的臟物清除干凈。如有必要，試品須用不侵蝕鋅層的有機溶劑如三氯乙烯去油污。對較大的試品，允許切塊進行試驗，切塊的最小面積不小于200mm2。



去膜溶液制備

將約3.2g的三氯化銻或2g三氧化二銻溶解于500ml濃鹽酸(密度1.19g/ml)中，然后用蒸鎦水將該溶液稀到1000ml。制備好的溶液至少使試品的每平方厘米鋅層表面具有10ml溶液，但不多于20ml。



試驗方法

試驗時，先將準備好的試品或切塊逐只稱量，其精度應準確到千分之一克。試品應完全浸入與室溫相近的溶液中，直至鋅層完全溶解為止。溶解過程的終止，可視從溶液中排放的氣開始停止冒泡來確定。然后將試品放在流動的水中沖洗，如有必要，刷去可能粘在表面上的任何殘留物，再沒入酒精中。取出立即加熱至約100℃烘干。待試品冷卻后，最后按上述精度的衡器稱量。



試驗結果判斷

單位面積鋅層質量m3=（m1-m2）/S，m1為去膜前試品質量，m2去膜后試品質量，S為試品鋅層表面積

試驗結果判斷：如果m3等于或大于規定值時為合格。



3.用金相顯微鏡側量鋅層的平均厚度（簡稱顯微鏡法）



試品被測斷面的制備

試品的被測斷面應自被試品的有效鋅層部位(鋅層未受損傷的螺牙工作面)切割，然后將斷面磨平、拋光和侵蝕、在切割、研磨和拋光時，均應垂直于被測鋅層斷面。研磨時所施加的壓力和磨料的硬度，應與鋅層的硬度相適應，施加壓力的方向應與斷面垂直。研一定時間后，將工件轉動90°角再磨，磨料顆粒度和施加的壓力由大至小，直至斷面完全磨平為止。然后在平面拋光輪上拋光，再用乙醇清洗并干燥，將斷面在腐蝕劑中進行腐蝕，取出后用水沖洗，再用乙醇清理斷面并干燥。



試驗方法及結果判斷

將制備好的被測斷面在金相顯微鏡上測量，測量應嚴格按儀器制造廠提出的使用規程進行。螺牙工作面上每相距一個螺距測量一點，共測三點，取三點的算術平均值，即為單個試品的實測鋅層厚度。鋅層厚度以鋅層外表至鋅層與鐵鋅合金交界面為界。

單個試品和全部試品（一般推薦為三只試品）的實測鋅層厚度算術平均值，均達到規定值的要求則認為試驗合格。



5.用硫酸銅溶液試驗鋅層的均勻性（簡稱硫酸銅溶液法）



試品處理與要求

試品應從已經外觀和尺寸檢查合格的同一批產品中隨機抽取。試驗前應將試品表面的臟物清除凈，然后浸入適當的溶液中清除所有油污。再浸入2%的硫酸溶液中15s，取出試品在流動的水中仔細沖洗后用清潔的軟布擦干。對于缺鋅和碰鋅部位應作出標記。對于規定不要求鍍鋅或不作考核的部位，可用石蠟或共他適合的涂層覆蓋其表面；對于不要求鍍鋅或不作考核的管狀附件內腔或某些孔，可用塞子塞緊封嚴。



硫酸銅溶液制備

在每100ml的蒸鎦水中加入35g化學純結晶酸銅，在每1000ml的硫酸銅溶液中加入約1g碳酸銅，或氫氧化銅，或黑色氧化銅，并充分攪拌。配制好的溶液靜置不少于24h。過濾或緩慢地傾倒出已澄清的溶液，棄去沉淀物。制備好的硫酸銅溶液，在20℃時其密度應為(1.170士0.010)g/ml。

盛硫酸銅溶液的容器和試驗用容器，應以陶瓷、玻璃、搪瓷等不與硫酸銅溶液發生化學反應的材料制成。試驗用容器的內腔尺寸應保證在試品漫入溶液中時，試品的任何部位至容器內壁的最短距離不小于25mm。每平方厘米的鋅層面積至少應具有6ml的溶液。



試驗方法

將準備好的試品完全浸入溫度為(20±4)℃的硫酸銅溶液中1min，溶液應始終保持在這一溫度范圍內。浸漬時試品和溶液均不得攪動，試品與容器壁之間不應相互接觸。當試品達到浸漬時間后應迅速取出并立即在清潔流動的水中沖洗，用毛刷刷去表面沉淀物，再用清潔軟布擦干，立即進行外觀檢查。上述過程算作一次試驗。

按照上述規定作完每只試品所規定的試驗次數，溶液不應繼續使用。除最后一次浸漬外，試品經外觀檢查后均應立即再漫入溶液中。



試驗結果判斷

試品按規定次數試驗完后，以目力觀察方法檢查，每次試品上均不應有紅色金屬銅附著。如果有金屬銅附著，經硬質橡皮或不損壞鋅層的工具擦拭，擦去附著的銅，若露出鋅則認為合格，若露出鐵基則認為不臺格。而邊角或螺紋尖角上呈現的任何微小紅色金屬附著，允許存在。當上述試驗中有一只或一只以上試品達不到規定的試驗次數，允許抽取加倍的試品進行重復試驗，如經重復試驗仍有一只或一只以上試品達不到規定的試驗次數，則該項試驗不合格。



6.鋅層結合強度試驗（銼刀試驗）



將附件夾在臺鉗中，用粗銼刀銼鍍層的邊棱。銼刀與鍍層表面大約45°角，由基體金屬向鍍層方向銼，鍍層不得揭起或脫落。其試品推薦采用一只，如不合格，則應抽取二只進行重復試驗，如試驗仍有一只不合格，則未通過本試驗。
