— 新聞動(dòng)態(tài) —
精誠一意，格致創(chuàng )新
陶瓷材料染料滲透性試驗
發(fā)布時(shí)間：
2022-05-18 13:32
來(lái)源：
染料滲透性試驗的目的是檢測陶瓷材料連續交叉的氣孔或微裂紋，從高壓介質(zhì)擊穿的角度來(lái)看，這些連續交叉的氣孔或裂紋會(huì )使材料達不到規定要求。
試驗設備
試驗設備包括壓力容器、高壓泵和壓力表，壓力容器至少能耐受30 MPa的壓力。試樣浸入染料溶液中，染料溶液可以直接倒入壓力容器，也可以倒人一個(gè)金屬容器中，再將金屬容器置于壓力容器中，通過(guò)液壓油推動(dòng)金屬容器的橡膠塞或活塞傳遞壓力（如下圖）。一臺處理試樣用烘箱，烘箱能保持120 ℃士5℃的溫度。

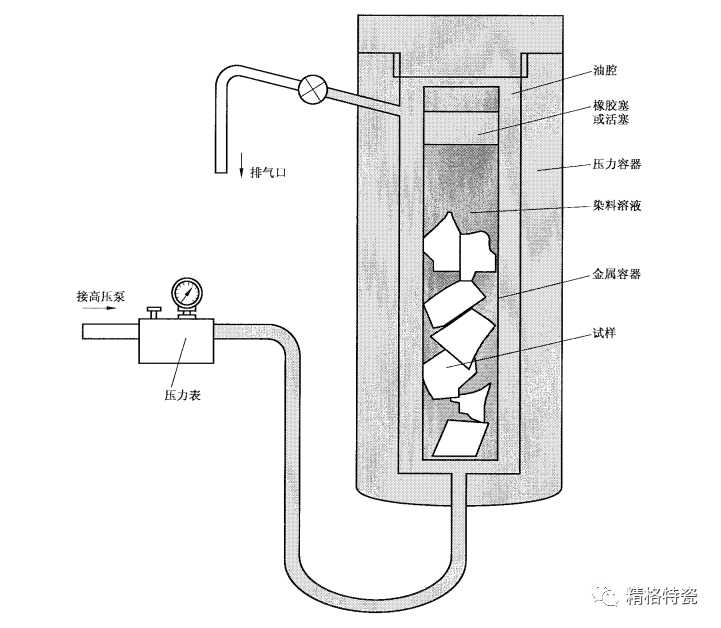

在金屬容器中對染料溶液施加高壓的裝置
試樣
用碎瓷塊作試樣，試樣上釉面積或原始燒結面的面積不能超過(guò)試樣總面積的25%，瓷塊取自至少三個(gè)不同試樣或部件。
染料
染料溶液典型濃度為1g~3g染料（通常為品紅）每升乙醇、工業(yè)酒精或其他合適的溶劑。
試驗方法
試樣不能有油污或贓物，如有必要，應清洗。測試前試樣應在120 ℃士5℃至少干燥3h，然后破碎成適當尺寸的碎塊。
將試樣浸入染料溶液中。染料溶液可以直接倒人壓力容器，也可以倒入一個(gè)金屬容器中，金屬容器用橡膠塞或活塞密封后，置入壓力容器。壓力容器內加壓到不低于15 MPa，保壓適當時(shí)間，使表壓值和保壓時(shí)間之乘積不小于180，時(shí)間的單位為小時(shí)（h），表壓的單位為兆帕（MPa）。保壓完成后，將試樣取出，用水清洗，干燥和破碎，用肉眼觀(guān)察新鮮斷面，檢查是否有染料滲透的痕跡，該斷面不應有滲透。在制樣時(shí)，可能產(chǎn)生小裂紋，檢查時(shí)應忽略此類(lèi)滲透痕跡。
試驗報告
報告應包含下列內容：
a）測試機構的名稱(chēng)；
b）標準的引用；
c）試驗日期；
d）試樣標識，試樣或被檢測材料相關(guān)的內容（型號、生產(chǎn)廠(chǎng)家、成型方法、批號、生產(chǎn)日期等）；
e）試驗項目；
f）試樣的處理方法，形狀，尺寸和被測試樣數量；
g）表壓，單位 MPa；加壓時(shí)間，單位h；
h）試樣的尺寸、形狀和數量以及由試樣制得的碎塊情況；
i）觀(guān)察碎塊的新鮮斷面的結果:是否有染料滲透的痕跡。
陶瓷材料,染料滲透性試驗
公眾號
本網(wǎng)站已支持IPV4 / IPV6 雙向訪(fǎng)問(wèn)
